300W高清攝像頭WiFi圖傳模塊方案

方案背景

產品物聯網升級過程中對無線視頻傳輸提出更高分辨率的視頻源需求；

現有WiFi模塊無法支持高清視頻等大數據量的無線回傳；

成熟有效的無線高清視頻傳輸方案能有效解決非視距，延遲大，不穩定等問題。

針對市場上對高清視頻傳輸無線模塊的需求，在現有支持無線視頻傳輸WiFi模塊的基礎上，集成了200萬高清攝像頭功能，推出了無線高清視頻傳輸方案。借助這幾款集成300萬高清攝像頭功能的高清攝像頭WiFi模塊，工程師們能夠輕松實現物聯網智慧安防，智能家居，智慧樓宇，智慧工廠，智慧醫療等行業領域的高清視頻傳輸需求。

無線高清視頻傳輸方案介紹

方案構成：無線高清視頻傳輸方案由USB攝像頭，高清攝像頭WiFi模塊及接收視頻的PC端組成。

方案設計：在網絡USB攝像頭的PCB板上，嵌入集成200萬高清攝像頭功能的高清攝像頭WiFi模塊，系統支持http協議傳輸視頻幀。

工作原理：通過高清攝像頭WiFi模組實現USB攝像頭與PC端的高清視頻傳輸。傳輸格式支持MJPG和YUV，最高支持：MJPG格式時，傳輸分辨率1920x1080像素，幀率30fps的視頻；YUV（YUY2）格式時，傳輸分辨率1280x720像素，幀率5fps的視頻。

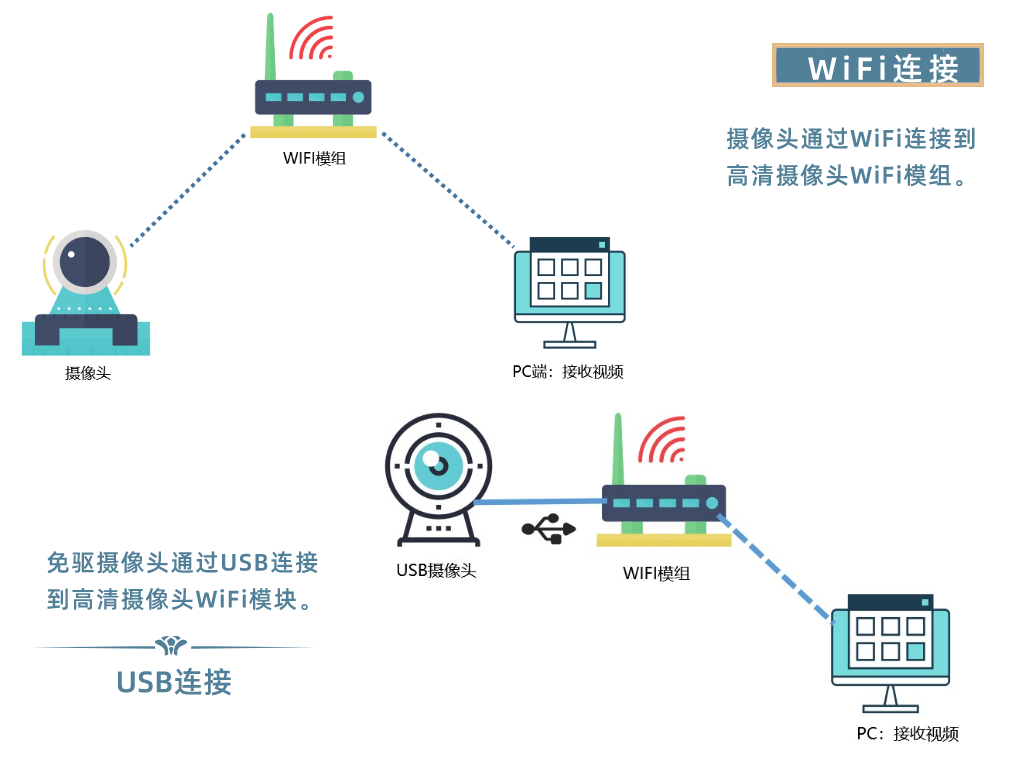

攝像頭連接方式：攝像頭通過WiFi連接到高清攝像頭WiFi模組；高清攝像頭WiFi模組支持攝像頭類型為USB免驅攝像頭，采用UVC驅動，免驅攝像頭通過USB連接到高清攝像頭WiFi模組，繼而實現無線高清視頻傳輸；

高清攝像頭WiFi模組的分辨率及幀率數據

支持的分辨率

MJPG所支持的常見分辨率，分辨率與攝像頭有關設置后會自動匹配

320x180 320x240 352x288 432x240

640x360    640x480 800x448 800x600

864x480 960x720 1024x576 1280x720

1600x896 1920x1080

YUV所支持的常見分辨率

320x180 320x240 352x288 432x240

640x360 640x480 800x448 800x600

864x480 960x720 1024x576 1280x720

支持的幀率

每秒在顯示器上圖像連續出現的幀數

5fps 10fps 15fps 25fps

30fps 60fps

無線高清視頻傳輸方案優勢

1、支持攝像頭類型為USB免驅攝像頭，采用UVC驅動；

2、支持http協議傳輸視頻幀，默認端口8080，用戶可自定義端口；

3、傳輸格式支持MJPG和YUV；

4、MJPG格式時，傳輸分辨率1920x1080像素，幀率30fps的視頻；

5、YUV（YUY2）格式時，傳輸分辨率1280x720像素，幀率5fps的視頻；

6、實時高清視頻傳輸，傳輸距離可達10米。
