一、產品描述：?

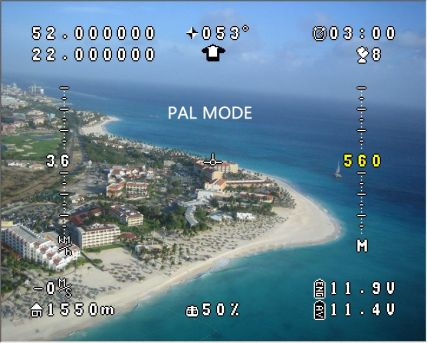

IDC-OSD086是一款在視頻AV信號中疊加字符信息，使得電視圖像中疊加有字符或漢字圖形的設備；如：顯示日期時間、設備號、有關數據；支持1路視頻輸入和輸出。
二、產品參數：?
視頻通道：1路(AV接口)；?
字符數量：全字庫
顯示容量：24 字符×12 行（最多 288 個字符）；
字符點陣結構：24×32 點陣（每個字符）；
字符類型：16384 不同字符（16M 地址）；
字符大小：標準（24×32 點陣）、雙倍寬、雙倍高、雙倍寬×雙倍高、四倍 寬×雙倍高（每行都可設置）；
顯示位置控制： –水平顯示位置：1/3 字符單元處設定；
–垂直顯示位置：1H 設定；
–行間隔控制：1H 設定（0~15H）；
屏幕背景顯示
屏幕背景顏色：8 色（可在全屏范圍內設置）
模擬信號輸入 ·復合視頻信號輸入
模擬信號輸出 ·復合視頻信號輸出
內部同步控制（視頻信號發生器）
·內部視頻信號發生器支持 NTSC/PAL 制式
·可選擇逐行或隔行掃描方式
外部同步控制 ·分離同步信號輸入/復合同步信號輸入
外部接口： ·8 位串行輸入（3 個信號輸入引腳）
片選：CS
串行時鐘：
SCLK 串行數據：SIN
RS232通信：波特率9600，8位數據，1位停止位；
?
