同軸網絡傳輸器解決方案

發布日期：2018-12-05 作者：點擊：

方案描述：

同軸網絡傳輸器是采用同軸線纜上傳輸網絡TCP/IP的數據，而且距離滿足1KM的解決方案，可廣泛運用在安防監控、網絡廣播、IP樓宇對講、等網絡傳輸器的方向上，與光纖收發器相比較在1km的距離中，擁有更方便施工及更低成本的優勢，特別是在電梯領域上，網線與光纖無法滿足在電梯內運用，導致電梯內部的TCP/IP通訊網絡必須靠電梯的隨行同軸電纜解決。

方案詳情

一、同軸傳輸器應用組網圖：

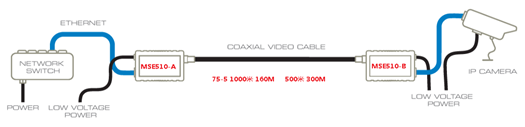

點對點應用

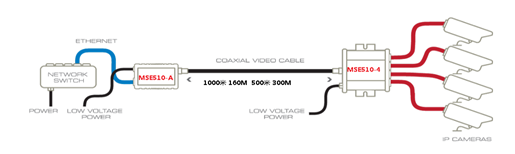

點對多點應用

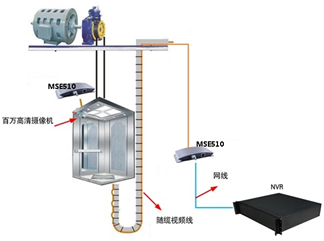

電梯同軸網絡傳輸器應用

二、產品技術特點：

A、安裝簡單現有模擬監控系統升級網絡高清往往需要重新部署新的網絡線，而且距離較遠時還要部署光纖，一是破壞裝修二是增加成本（施工+光纖網絡線材），還導致項目周期延長時間，采用同軸網絡交換機可在不改變原有模擬同軸電纜情況下，立即構建網絡高清監控系統，節約整體資金。
B、即插即用同軸交換機與光交換機區別就是上行口的傳輸介質變化，對于傳輸都是透明方式，而且設備安裝上無需專業融纖工具，只需簡單的BNC焊接，設備端也無需配置與調試，系統默認安全隔離功能，真正的即插即用。
C、超遠距離無需增加交換機等設備，星型組網可支持多達16條1KM同軸線，MAC層傳輸帶寬可共享300Mbps。
D、多點接入例如：在一條同軸線上，采用手拉手方式可以接入8臺終端，通過4條同軸線，組成一個32臺接入層到一個匯聚層高速網絡。

三、產品優勢特點：

1、帶寬高：1KM同軸線75-5實測MAC層帶寬160Mbps(專業測試儀器參數)。
2、可管理：自帶網管軟件，能夠直觀判斷網絡節點帶寬與信號質量。
3、組網靈活：支持星型、樹型、環型及點對點多種方式。
4、安全保障：支持終端接入層隔離，黑白名單管理，防止網絡攻擊。
5、可擴展性：支持?jǐn)U展串口信號接入及溫濕度信號傳輸。
6、產品線豐富：網口支持1、4、8、16、32多種類別交換機模式。

四、應用領域：
1、安防網絡視頻監控
2、網絡廣播、
3、IP樓宇對講

五、技術支持：

免費提供全套的整體解決方案及DEMO演示板測試。
開發資料：電路原理圖、PCB參考板圖、Gerber文件等。
技術支持：硬件設計修改。

開發流程：

一、評估階段：項目規格參數；demo申請測試；物料導入等等；

二、硬件設計：參考設計資料release；檢查硬件原理圖、版圖；

三、軟件支持：軟件開發；

四、打樣貼片：sample申請支持；FAE調試；

五、小批量試產：關注生產；

六、量產階段：現場調試。
