一、    產品適用類型：

車內車外（如私家車、大巴車、大卡車、家用安防、小型超市）行車記錄儀，倒車影像。

工作電壓：支持9-36V電源供電。發射端帶12VDC輸出；

頻率需求：2.4GHz ISM波段，空曠距離200M

二、    產品功能需求：

工作電壓：9-36V，發射端帶12V DC輸出供燈板使用；

支持調整屏幕亮度。

支持設置修改系統時間，關機斷電后通過紐扣電池保持時間。

上電即開始錄制視頻；支持格式化32G MicroSD(TF)卡。支持在MicroSD(TF)卡上循環覆蓋錄制保存視頻音頻、刪除視頻，支持使用SD卡升級不同版本軟件解決系統軟硬件問題。

支持左，右，倒車信號觸發（12V），觸發時對應的畫面全屏顯示，觸發信號消失5秒后返回正常模式；左，右鏡頭支持左右鏡像顯示；全部鏡頭支持上下鏡像顯示；

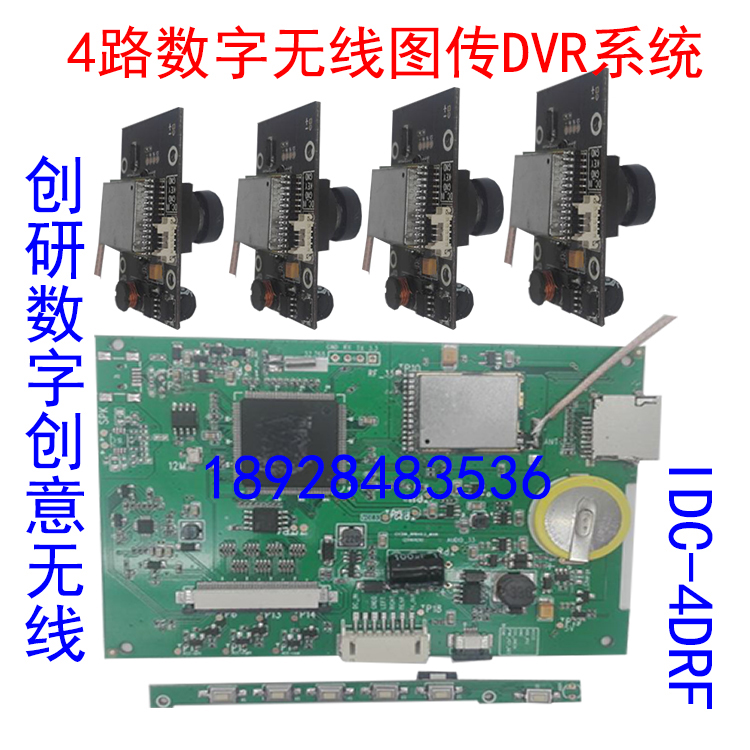

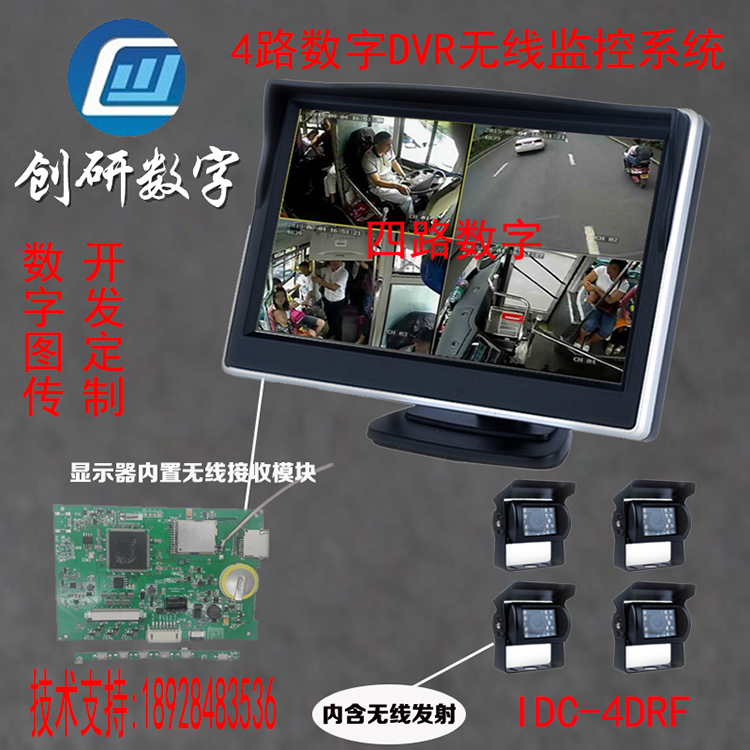

發射端：SN93500+GC0308+A71C21

接收端：SN93502+A71C21+7”TFT

接收端無視頻信號時，屏顯示藍底紅字No Signal 3S后，顯示日期，時間；

1.    按鍵功能：

發射端：

    1個按鍵：對碼鍵

接收端：6個按鍵。部署在顯示屏幕右下方。從右往左分別為錄影/停止錄影、菜單鍵、視頻切換鍵、上鍵、下鍵，電源鍵。

1.1.    電源鍵

開機狀態，長按2秒關機；

開機狀態，短按一次，關顯示屏，系統正常工作。

關機狀態，短按/長按開機。

1.2.    錄影/停止錄影

開機狀態，按鍵一下開始按照設定的錄影，再按一下停止錄影

1.3.菜單鍵

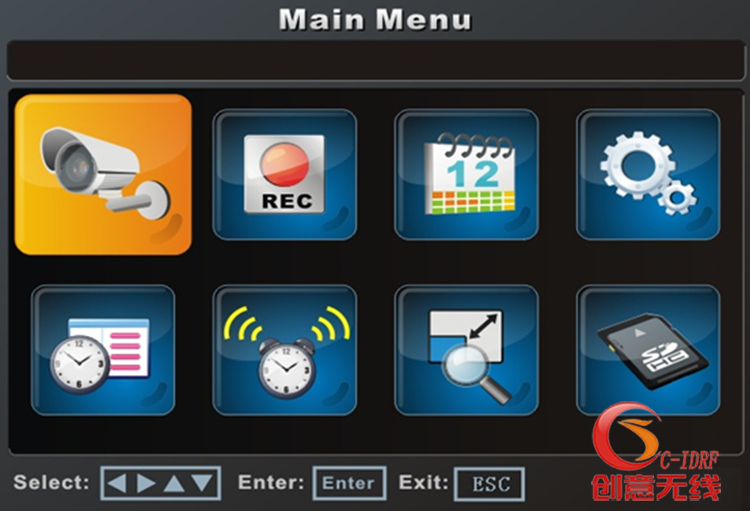

各種狀態下按一次菜單鍵，調出相應狀態關聯的功能菜單，監視狀態下的菜單默認為圖標和文字。菜單項被選擇狀態，按一次進入顯示該菜單的子菜單項。

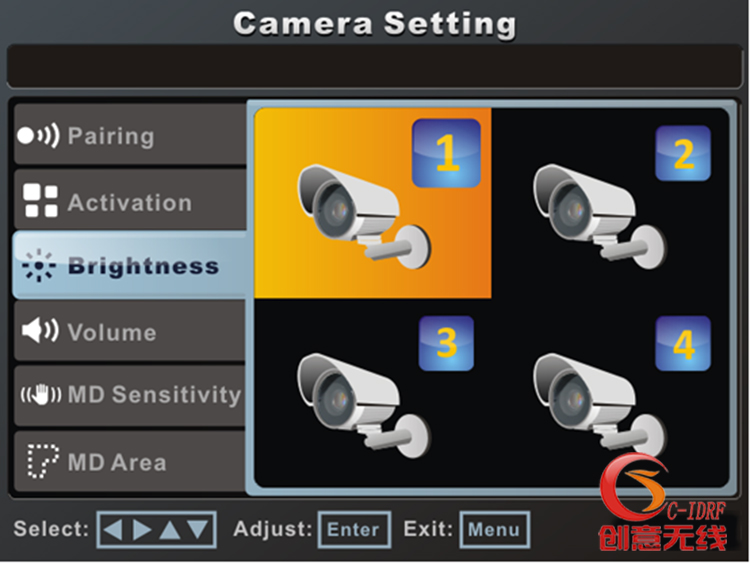

攝像頭設定-對碼-CH1,CH2,CH3,CH4-->菜單鍵—>進入對碼狀態；

-亮度-CH1,CH2,CH3,CH4-->菜單鍵—>上下鍵調整亮度；

-聲音-CH1,CH2,CH3,CH4-->菜單鍵—>上下鍵調整聲音；

-左右鏡像-CH2,CH3-->菜單鍵—>上下鍵調整鏡像開關；

-上下鏡像-CH1,CH2,CH3,CH4-->菜單鍵—>上下鍵調整鏡像開關；

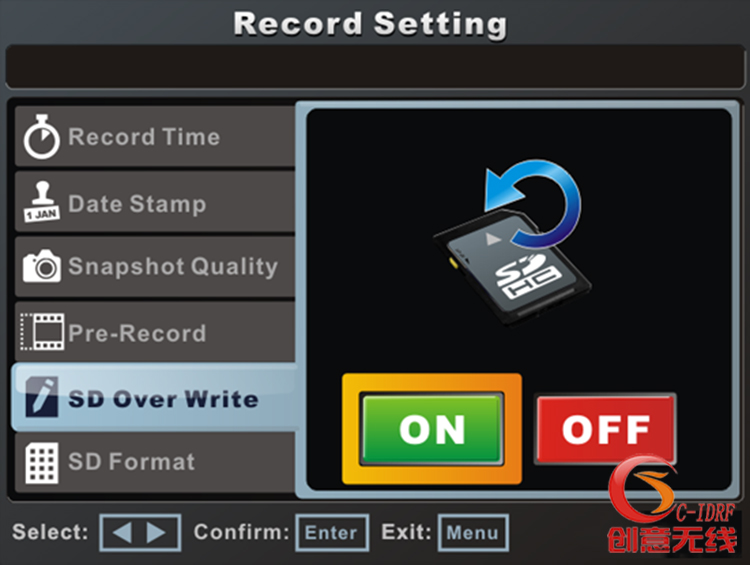

錄影設定 -每個錄影文件的長度1，2，5，10分鐘；

 -SD卡格式化

 -SD卡錄影覆蓋

 -SD卡容量

錄影回播刪除（此菜單全部以O(shè)SD形式顯示）

-文件播放-日期選擇-文件選擇

-文件刪除-日期選擇-文件選擇

系統設定-日期時間設定-年，月，日，時，分

-AV輸出設置-NTSL，PAL，NO（此項上電后復位為不輸出AV信號） -恢復出廠設置

-系統升級

1.4.視頻切換鍵

正常狀態下按此鍵在CH1-CH2-CH3-CH4-4分割直接循環；

菜單模式下：此鍵為返回按鍵，按鍵一下，返回上一級菜單；

開發流程：

一、評估階段：項目規格參數；demo申請測試；物料導入等等；

二、硬件設計：參考設計資料release；檢查硬件原理圖、版圖；

三、軟件支持：軟件開發；

四、打樣貼片：sample申請支持；FAE調試；

五、小批量試產：關注生產；

六、量產階段：現場調試。
