一、電梯監控行業現狀

目前常見的電梯安全監控系統大多數還是嚴重傳統的有線視頻監控系統，該類系統采用電梯隨纜為電梯內部的相關設備提供電力，并且將電梯內部的監控視頻、事故發生的報警信號傳輸?shù)酱髲B的安保中心，實現一纜多用。

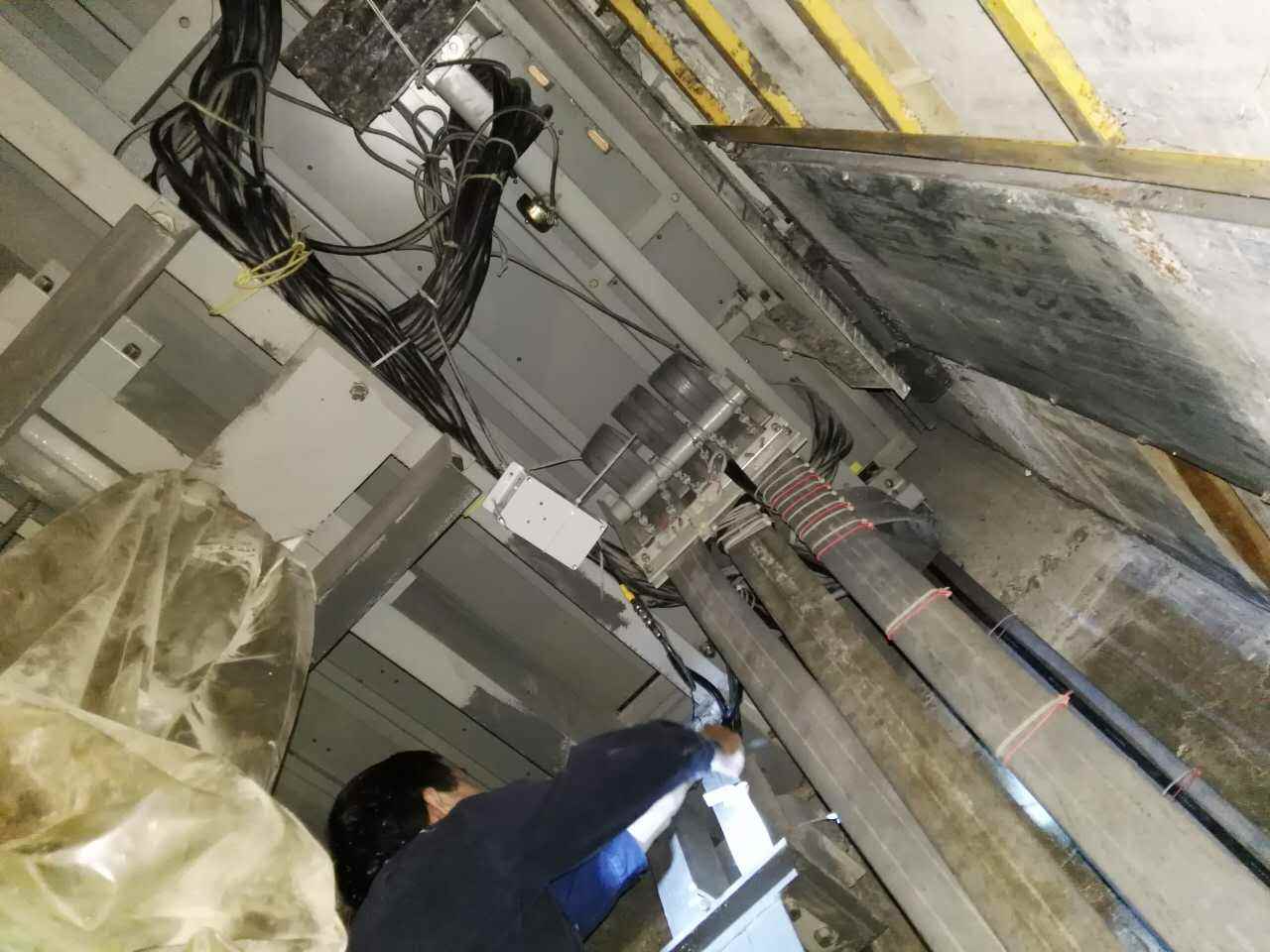

但是，這種模式卻有一個缺點。那就是隨著電梯的不斷運行，隨纜都會遭到不斷的磨損，如果不及時維護、更換就會造成隨纜斷裂。因此，隨纜的定期更新、維護則成為了電梯的周期性工作，增加了維護成本。

另外，如果因為隨纜的破損、斷裂而導致電梯發生故障，那么在電梯內部的監控視頻則無法通過隨纜傳輸回安保中心，安保人員無法從監控系統中獲得電梯內部的情況，這樣將阻礙電梯的搶修以及受困在電梯廂內乘員的救援工作。

二、電梯監控行業需求

為了解決以上那種由于隨纜斷裂而無法獲取電梯內監控視頻影像的問題，無線視頻監控系統則是一個很好的選擇。無線視頻監控系統通過無線微波進行視頻信號傳輸，具備安裝、維護簡便、抗干擾能力強、維護成本低等優點，杜絕由隨纜故障而導致無法獲取電梯內部監控影像的問題，極大地提高了電梯的安全性能。電梯無線視頻監控方案，為提高電梯安全性能、保障電梯乘客的生命安全做一份貢獻。以下為該電梯無線視頻監控系統的介紹：

三、無線監控系統優點

電梯無線監控優點

①安裝簡單，無需布線，因地制宜。

②工期短，省時省力，維護簡單。

③應用范圍廣，穩定性好，傳輸距離遠。

④靈活性高，容易擴展，不易故障。

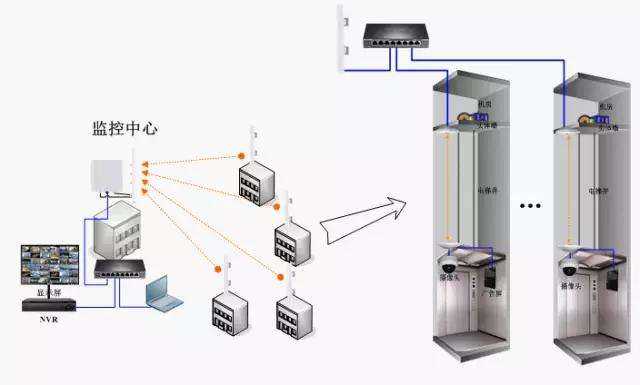

四、電梯無線監控系統結構

方案分析：

電梯目前所受到的干擾主要有：

1、電源干擾：由于電梯攝像頭所采用的電源取自電梯380伏電源，而電梯采用的是變頻電機，故對于攝像頭以及傳輸線造成影響；

2、變頻電機干擾：視頻信號為0-6兆信號，而變頻電機所產生的干擾頻率在0-11兆之間，對視頻信號造成直接干擾；

3、控制器對視頻信號的干擾：電梯內部的控制部分（包括上下開門關門等動作）為11兆左右的控制器，一旦其啟動，就會不斷的發送控制信號和11兆的控制波，該控制信號會對視頻隨行電纜產生干擾。

4、電風扇以及燈光對視頻信號的干擾：電梯內部的燈光采用的是電子振蕩燈管，該燈管的工作會導致50hz以及衍生的多種頻率干擾，該干擾會對視頻圖像產生干擾；

方案設計：

本方案針對電梯無線安防監控采用2.4G無線網橋。該設備具備較高的抗擾能力，適應于電梯高清無線視頻監控，達到優質的傳輸效果。

前端將網橋發射端固定于電梯轎廂頂部，電梯內的視頻信號通過網線傳到轎廂頂部的發射端網橋；在電梯井頂部安裝接收端無線網橋，然后接入后端存儲設備即可完成整個電梯監控系統。
